BoreDoc vous aide à documenter les forages de manière professionnelle et à garder une vue d'ensemble à tout moment. De la saisie des couches au protocole de forage complet, BoreDoc regroupe toutes les informations importantes en un seul endroit. Les données complexes deviennent ainsi des structures claires qui convainquent aussi bien au quotidien sur le chantier que lors de la collaboration avec les donneurs d'ordre, les autorités ou les partenaires.
BoreDoc est une application multiplateforme pour la documentation structurée des forages. Elle remplace les formulaires manuscrits et réduit les erreurs grâce à des saisies guidées et structurées. Différents types de projets tels que les échantillons de sol, les sondages ou la construction de puits sont pris en charge - y compris la création simple de listes de couches, de profils de forage et d'autres documents.
Contrairement aux applications classiques, BoreDoc fonctionne de manière flexible en tant qu'app et application web. Plusieurs utilisateurs peuvent travailler simultanément sur la base de données actuelle, indépendamment du terminal ou du système d'exploitation. La collaboration est encore facilitée par le multilinguisme intégré : si un utilisateur anglophone saisit "Clay", un utilisateur germanophone voit automatiquement "Ton". Les paramètres de langue dans l'interface utilisateur et dans les documents peuvent être choisis librement.
BoreDoc optimise ainsi la collaboration au sein de l'équipe - de manière structurée, efficace et même dans toutes les langues. Que ce soit pour les bureaux d'ingénieurs, les entreprises de construction ou les experts, BoreDoc rend la documentation de forage efficace, transparente et fiable.

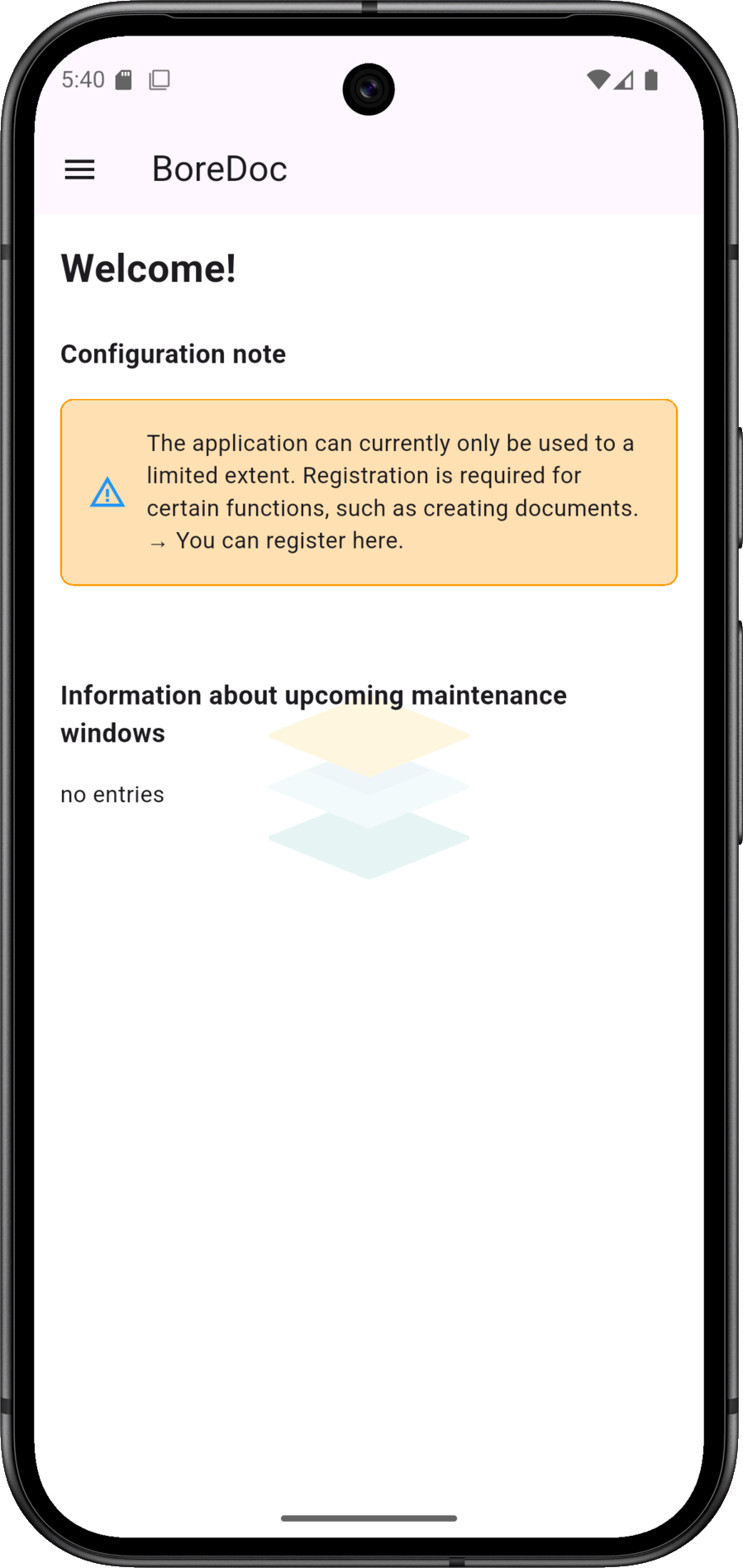

... la première chose à faire est de s'enregistrer ou de transférer un enregistrement existant. Ceci est absolument nécessaire pour la création de documents.

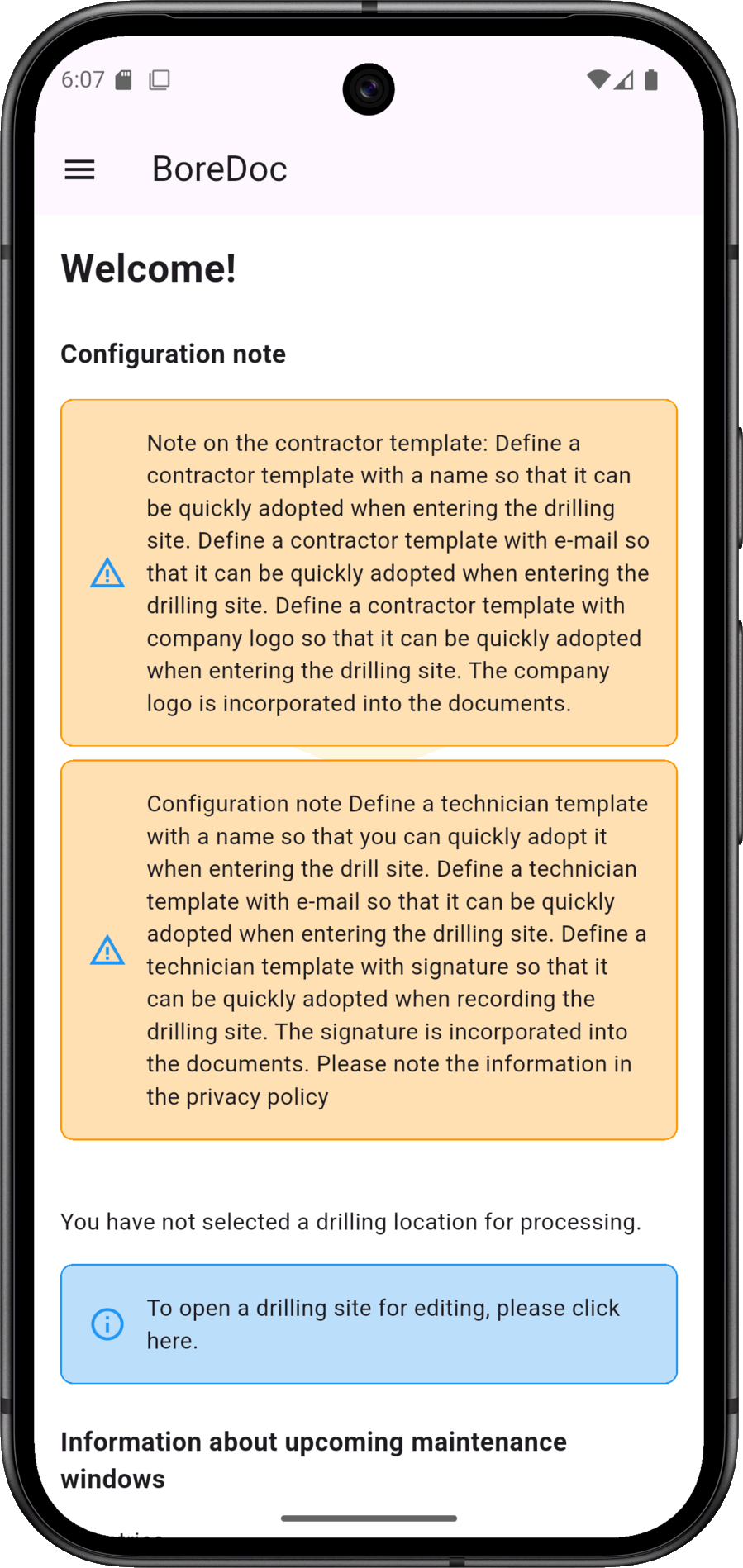

Les modèles remplis pour les entrepreneurs et les techniciens accélèrent la saisie des informations répétitives dans le processus de saisie. Si les modèles ne sont pas remplis, une remarque s'affiche sur l'écran d'accueil.

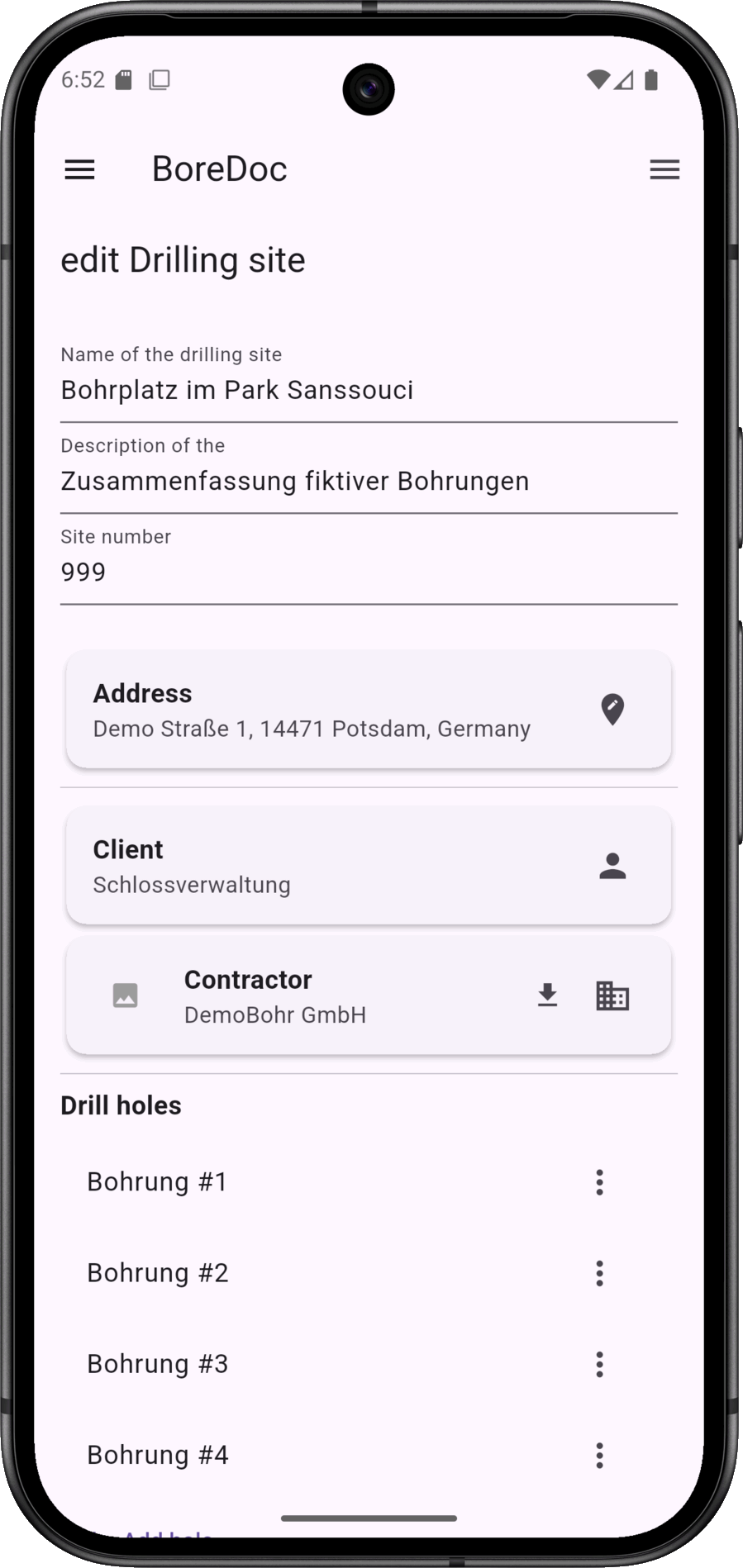

Un site de forage comprend des données de base, telles que le donneur d'ordre et le preneur d'ordre, ainsi que plusieurs forages.
C'est également ici que se trouve le menu contextuel (icône sandwich en haut à droite) du lieu de forage.

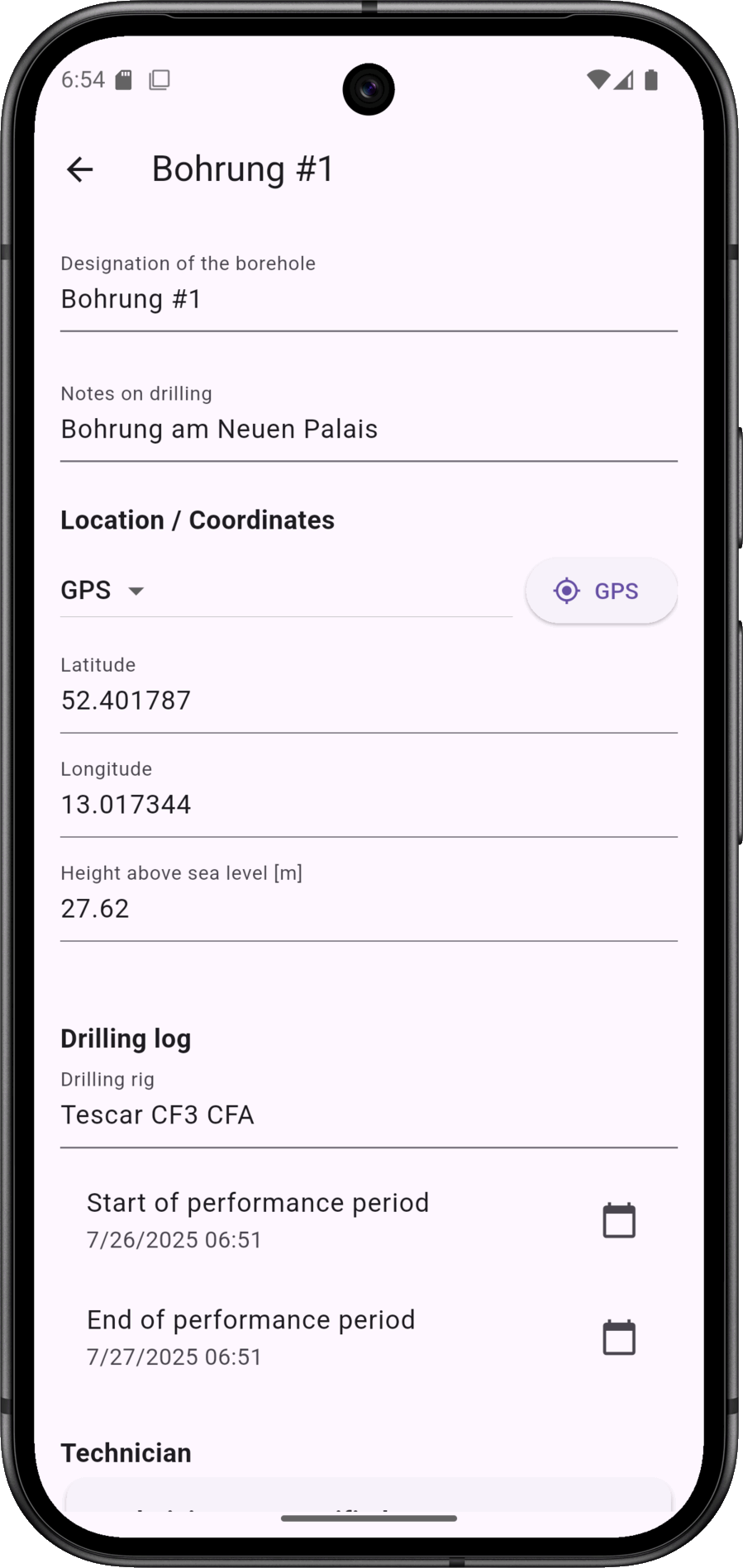

Un puits de forage comprend les données habituelles, telles que le nom/la désignation, les coordonnées géographiques, le protocole de forage (période d'exécution, technicien, sections de forage, équipement utilisé).

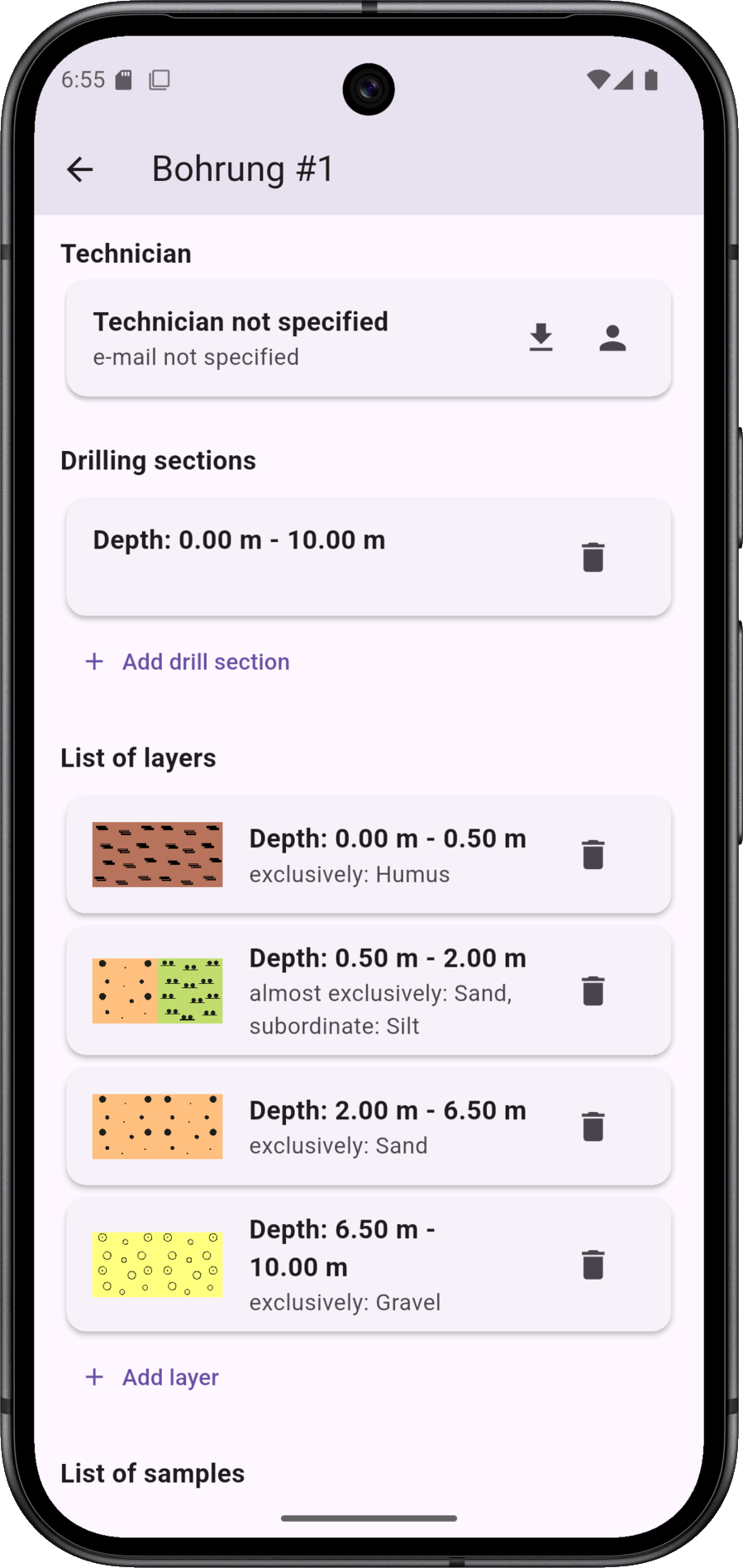

En outre, le forage peut être accompagné d'informations sur les couches de sol, les échantillons de sol, les niveaux d'eau, le remblayage et le soutènement. Toutes les indications ne sont pas obligatoires.

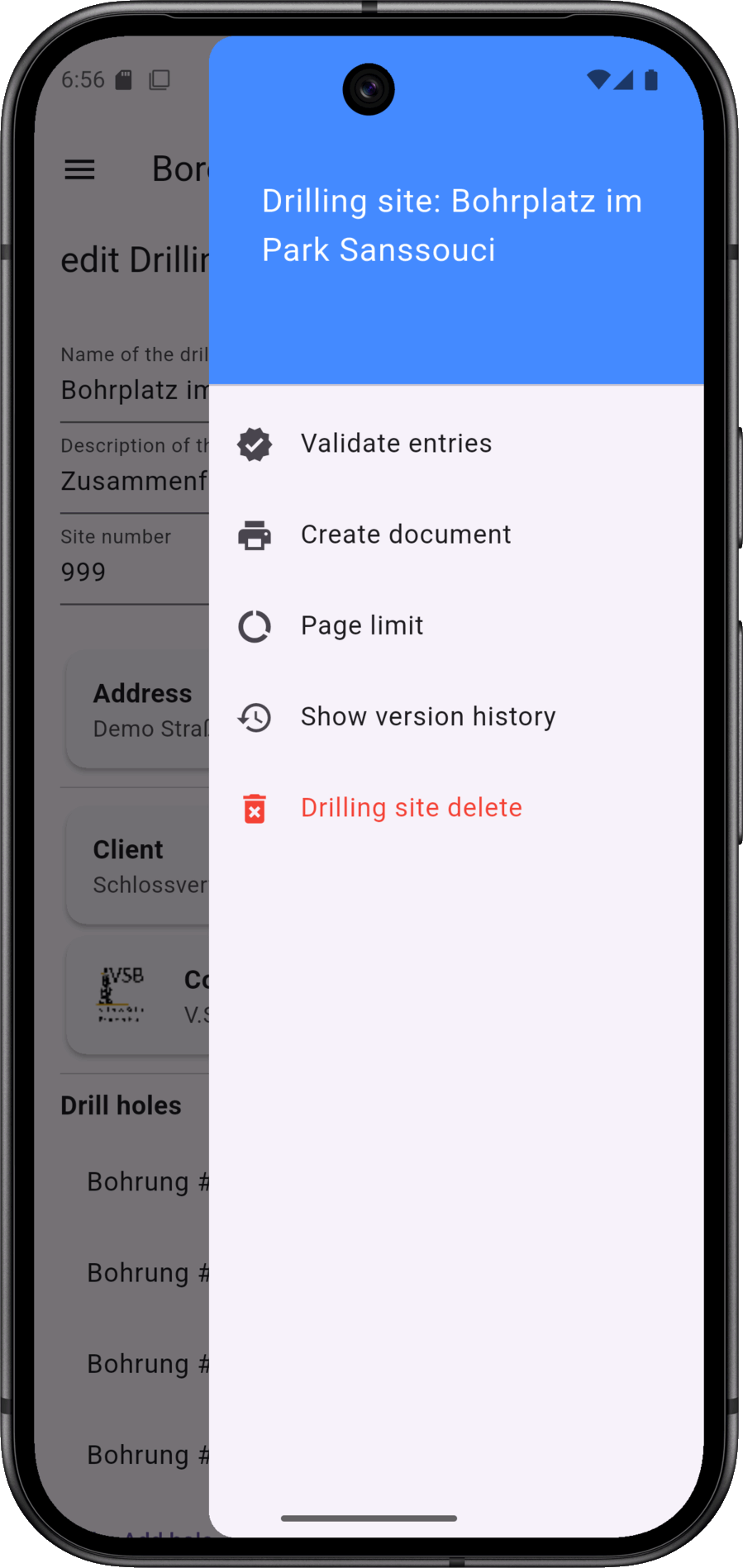

Le menu contextuel du site de forage contient différentes fonctions, telles que la validation des données saisies et le déclenchement de la génération de documents.

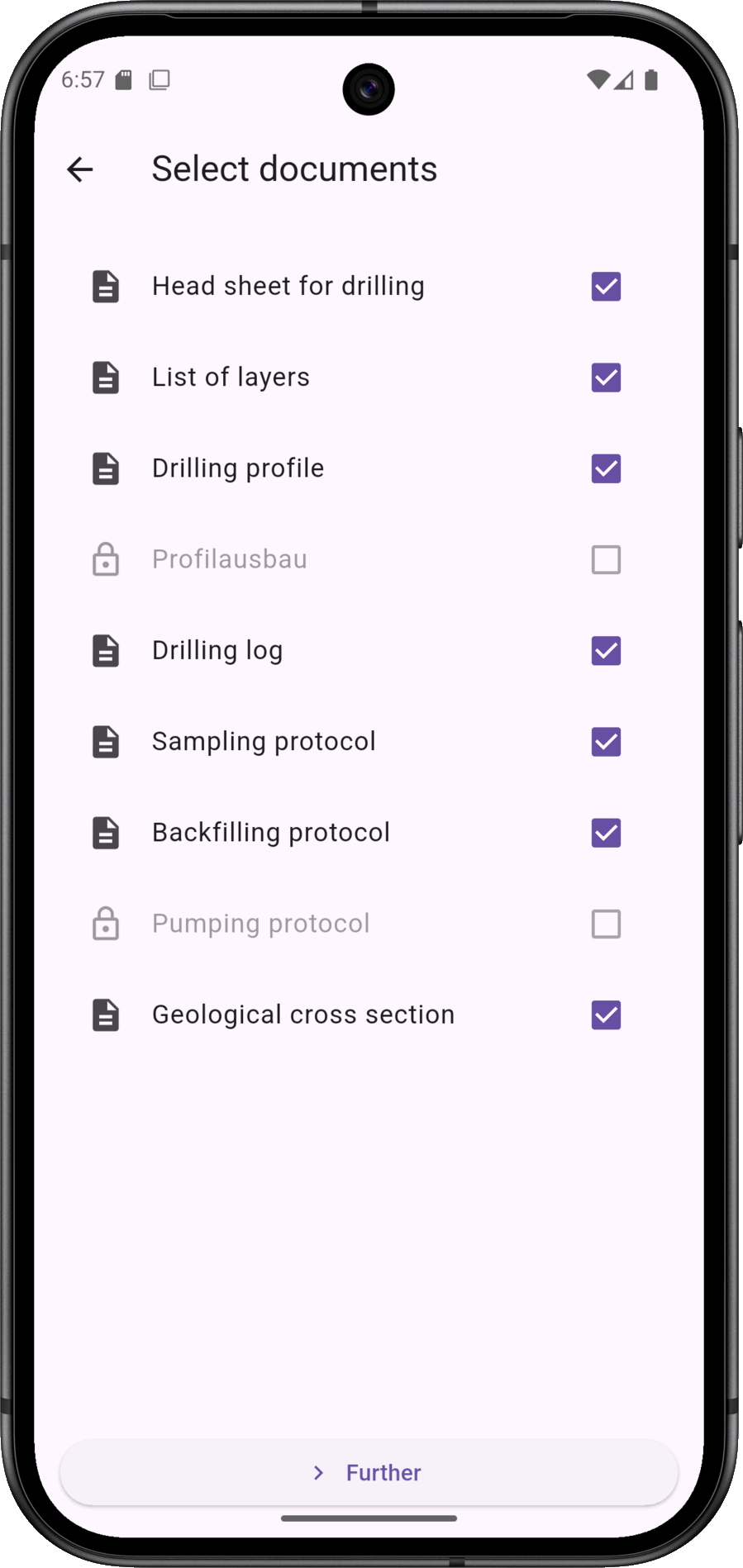

La première étape de la validation consiste à sélectionner les documents qui doivent être créés. Vous avez le choix entre plusieurs documents : Liste des couches, profil de forage, protocole de forage, protocole de prélèvement d'échantillons, coupe géologique et autres.

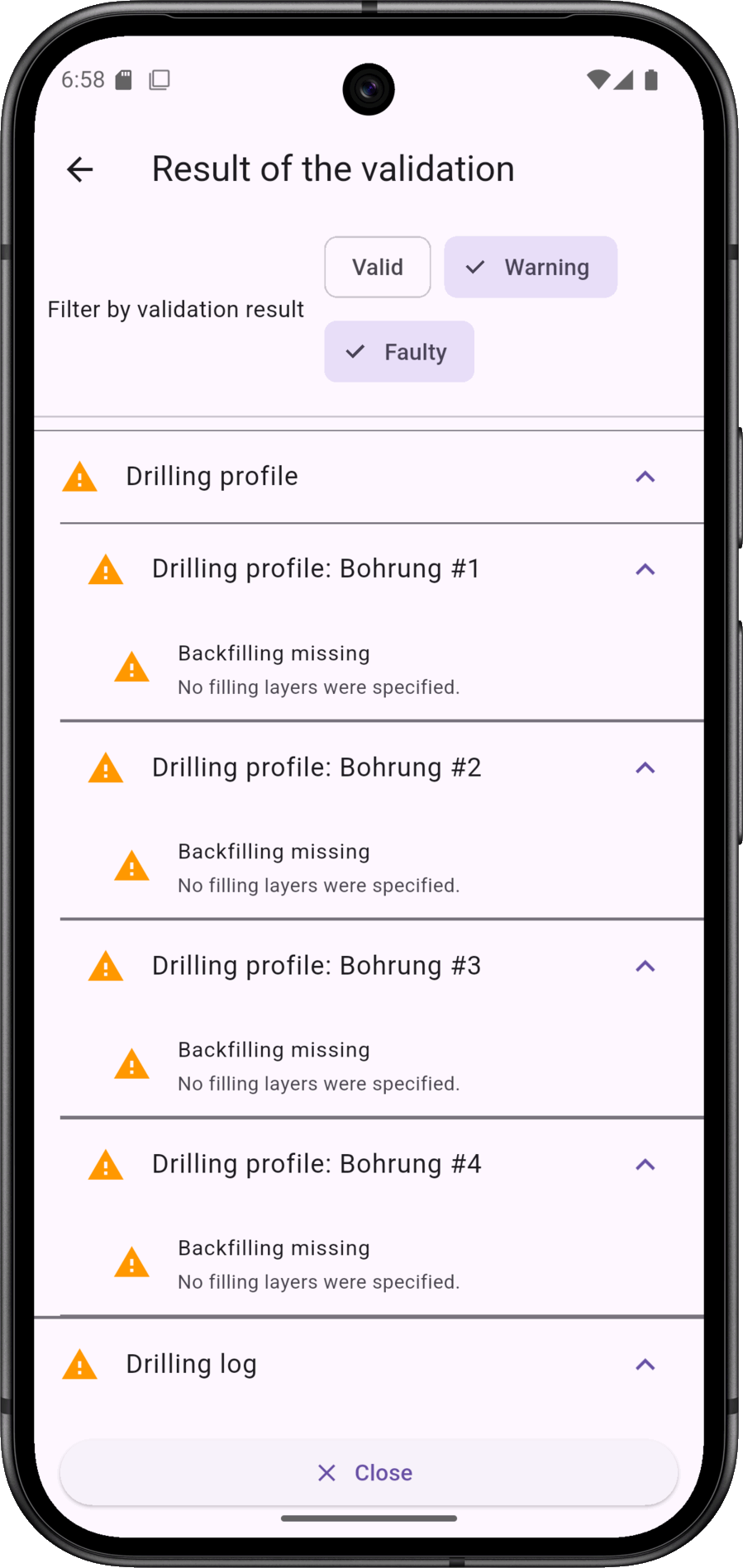

Le résultat de la validation distingue les erreurs, les avertissements et les validations. Les avertissements peuvent être compris comme des indications. Il n'est par exemple pas possible de créer le démontage du trou de forage dans le profil de forage si aucune indication n'a été donnée sur le remplissage.
Cette fonction est disponible en ligne

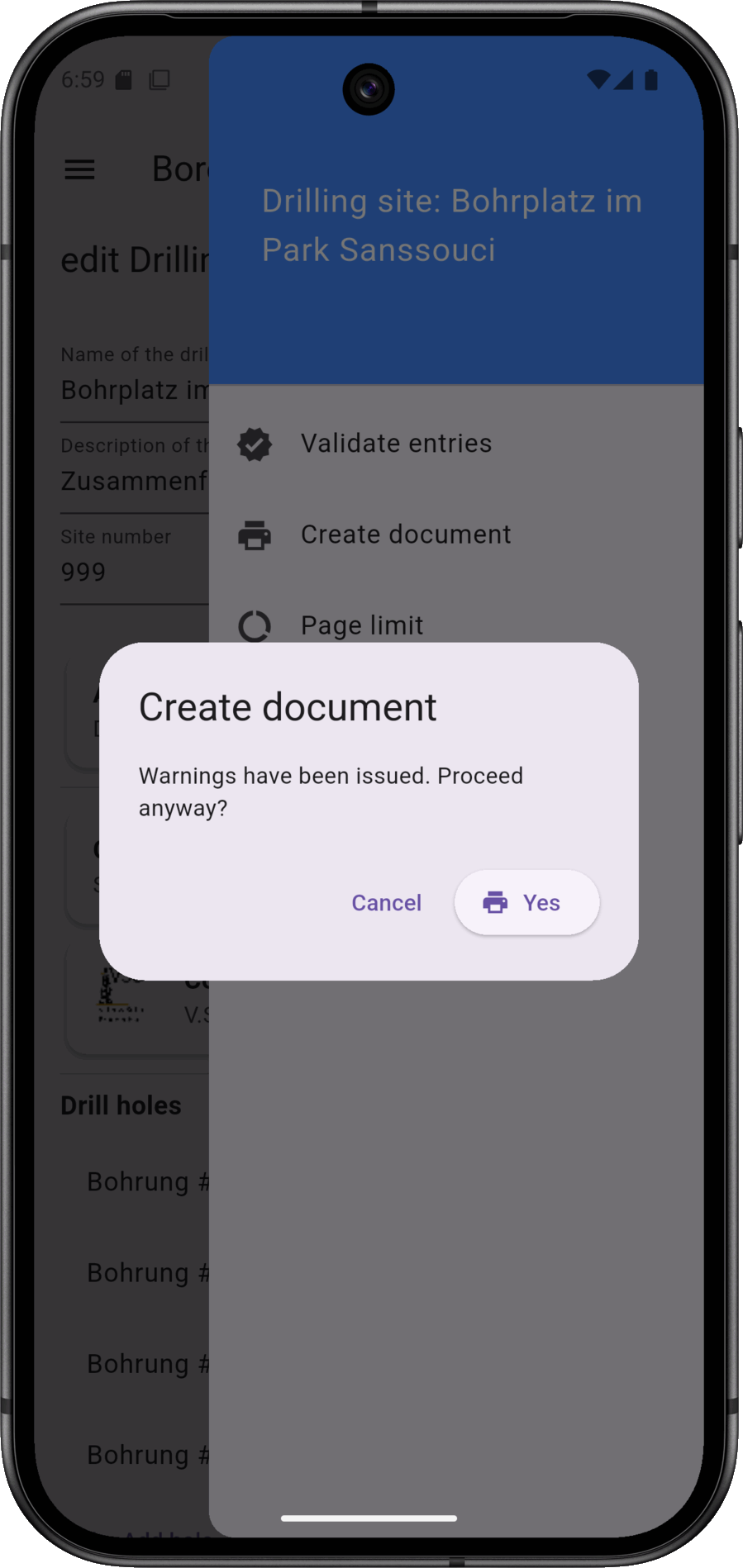

En demandant un document, les données du site de forage sont envoyées au serveur, où les documents sont générés. Le processus dure entre 5 et 20 secondes, selon la vitesse de connexion.

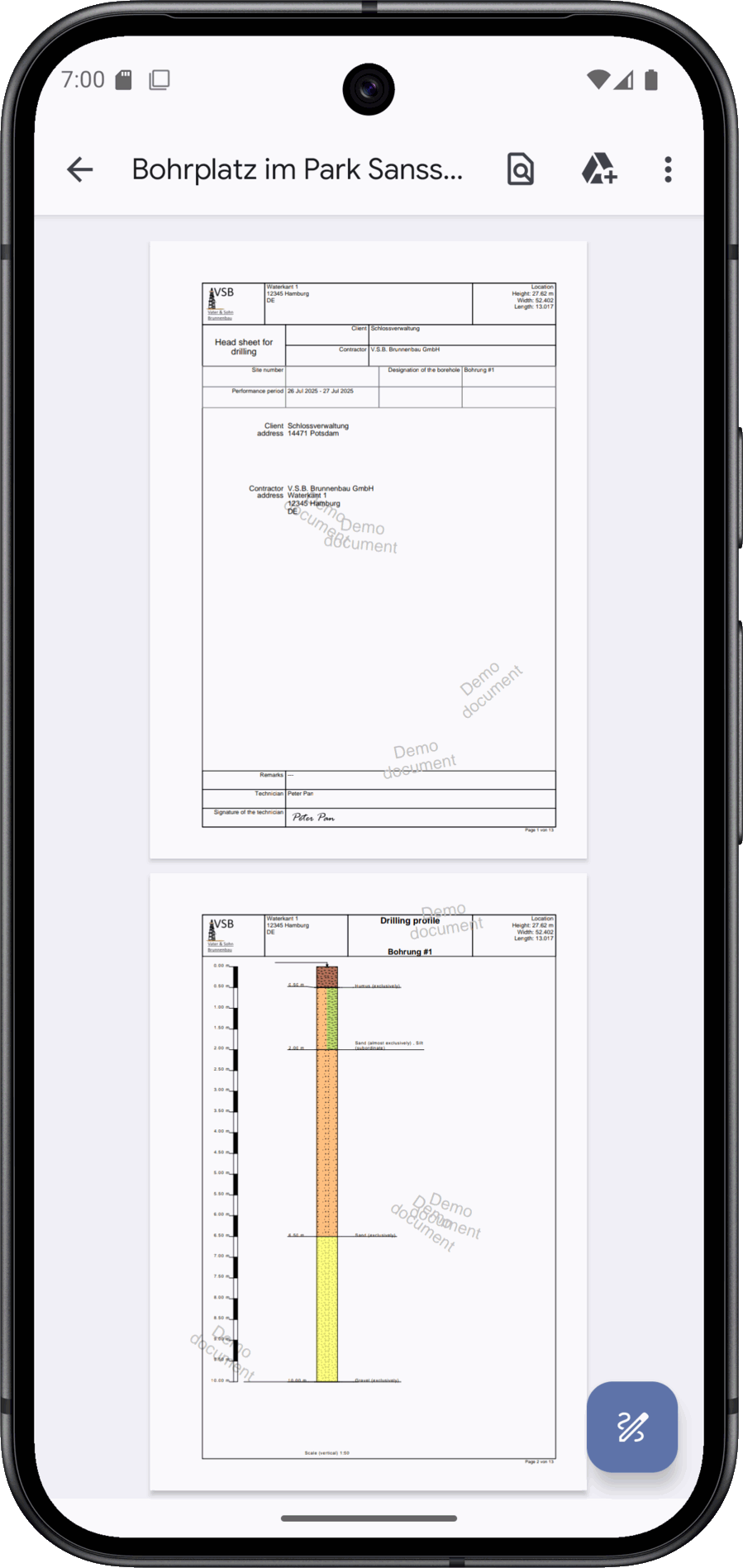

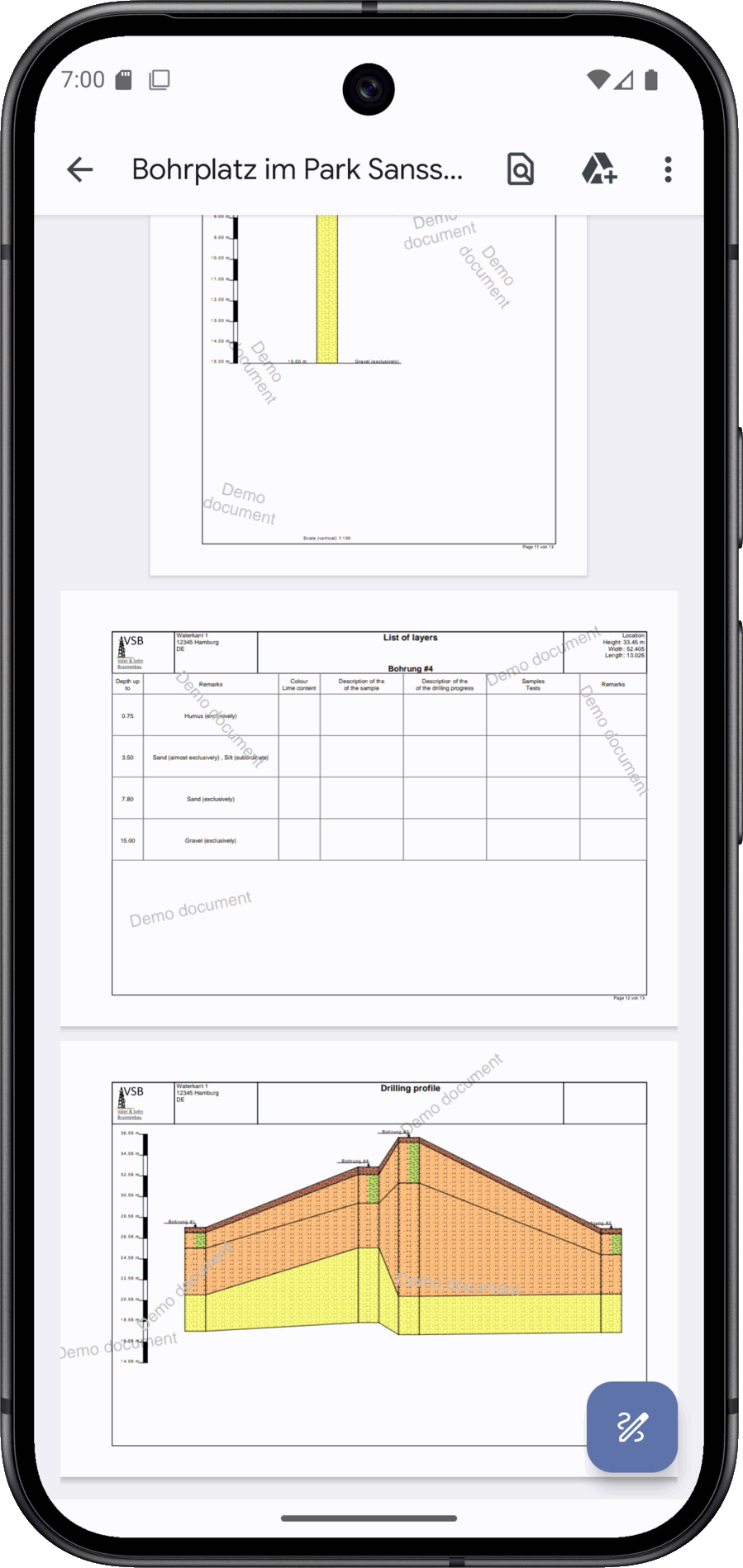

La documentation générée pour le site de forage est transférée sur votre appareil au format PDF. Pour afficher le document, vous avez besoin d'un programme d'affichage correspondant.
Actuellement, vous pouvez utiliser BoreDoc gratuitement. Nous nous concentrons actuellement sur le développement des fonctions en collaboration avec nos utilisateurs et sur leur adaptation optimale à la pratique. Un modèle de prix contraignant sera introduit ultérieurement. D'ici là, vous profiterez de tous les avantages sans restrictions et sans coûts cachés.
Un registre des couches sert à documenter de manière systématique les observations géologiques effectuées lors d'un forage. Il constitue la base de la compréhension du sous-sol et décrit quelles couches de terre et de roche apparaissent et dans quel ordre. L'objectif est de créer une représentation compréhensible du sol de fondation ou du profil géologique, qui est importante pour la planification, la réalisation des travaux et les évaluations scientifiques. La saisie structurée permet de répondre de manière fiable aux questions techniques et géoscientifiques.
L'inventaire des couches décrit en détail tous les types de sols et de couches rocheuses rencontrés. La couleur, la granulométrie, la consistance, l'humidité ou la résistance ainsi que les caractéristiques particulières telles que les inclusions organiques ou les degrés d'altération en font partie. De même, les indications de profondeur, qui marquent le début et la fin de chaque couche, sont notées. Ces indications permettent d'établir une correspondance précise entre la situation géologique et les profondeurs de forage. De cette manière, on obtient un enregistrement continu qui peut être compris ultérieurement par des tiers ne connaissant pas le forage.
Un registre des couches soigneusement établi est indispensable pour les projets de construction dans lesquels les conditions de sol jouent un rôle central. Les ingénieurs et les géologues l'utilisent pour prendre des décisions concernant les fondations, l'étanchéité ou l'utilisation des matériaux. En outre, il a une fonction importante dans les études environnementales, car les déplacements de polluants ou les directions d'écoulement des eaux souterraines peuvent être mieux évalués. Il constitue également un instrument précieux dans la recherche scientifique, par exemple pour la reconstitution des périodes géologiques.
Le répertoire des couches remplit donc la mission de représenter des contextes géologiques complexes de manière claire et standardisée. Il ne s'agit pas seulement d'un document technique, mais également d'un moyen de représenter le sous-sol de manière transparente et compréhensible. Sa qualité détermine en grande partie la pertinence de toutes les autres évaluations qui se basent sur ces données.
L'établissement de listes de couches est réglementé par différentes normes afin de garantir l'uniformité et la comparabilité. La norme DIN 4022 (description du sol et de la roche), qui garantit une description systématique des couches, fournit des directives essentielles. La norme DIN 4023 (profil de forage) intervient en complément, car la description des couches et le profil de forage sont étroitement liés en termes de contenu. Au niveau international, la norme ISO 14688, qui standardise la désignation et la classification des sols, est également importante. Ces normes constituent la base d'une documentation professionnelle et conforme aux normes.
Télécharger le modèle de liste des couches
Un profil de forage est la représentation visuelle de la structure des couches telle qu'elle est constatée lors d'un forage. Il sert à représenter la succession et l'épaisseur des différentes couches sous une forme claire. Alors que le registre des couches consigne les propriétés par écrit, le profil de forage offre l'avantage d'une vue d'ensemble rapide. En quelques coups d'œil, les spécialistes peuvent comprendre la position, l'étendue et l'ordre des couches. Il s'agit donc d'un instrument central dans la pratique géotechnique et géologique.
La représentation se fait sous forme de coupe verticale le long du forage, chaque couche étant reproduite par une symbolique ou une couleur standardisée. Cette identification claire permet de distinguer clairement les types de sols et de roches. Les indications de profondeur complètent la représentation et créent un lien direct avec la profondeur réelle du forage. Cette combinaison d'aperçu graphique et de précision métrique crée une base claire qui reste compréhensible indépendamment de la partie textuelle.
Dans la pratique de la construction, le profil de forage est utilisé pour créer des bases solides pour la planification. Les ingénieurs peuvent utiliser le profil pour décider rapidement des méthodes de construction appropriées et des risques potentiels. Il est également important pour la protection de l'environnement, car il fournit des indications sur la perméabilité des couches et le niveau des eaux souterraines. Les donneurs d'ordre et les autorités profitent en outre de sa forme facile à comprendre, qui rend les contenus techniques plus tangibles.
En outre, le profil de forage est précieux pour la recherche en géosciences. Il documente les dépôts géologiques et aide à reconstituer l'histoire du développement d'une région. Il est justement indispensable dans les études comparatives de différents sites, car il fournit des données objectives et compréhensibles sous forme graphique. Il allie ainsi les exigences de la documentation technique à la précision scientifique.
Pour l'élaboration des profils de forage, il existe des normes obligatoires qui garantissent une représentation uniforme. La norme DIN 4023 (profil de forage), qui définit la représentation graphique, et la norme DIN 4022 (description du sol et de la roche), qui définit la description systématique des couches, sont déterminantes. En complément, on se réfère au niveau international à l'ISO 14688, qui standardise la désignation et la classification des sols. Ces directives garantissent que les profils de forage restent comparables, indépendamment du projet ou de la région.
Télécharger l'échantillon de profil de perçage
Le protocole de forage est la trace écrite centrale d'un forage et sert de preuve de son déroulement et de ses résultats. Il documente non seulement les observations géologiques, mais aussi tous les détails techniques qui sont importants pour l'évaluation et l'utilisation ultérieure. Grâce à sa structure, il permet de retracer clairement l'ensemble du processus de forage. Le protocole de forage devient ainsi un élément indispensable de toute étude géotechnique ou de toute mesure technique de construction.
Le contenu typique d'un protocole de forage comprend des informations sur l'appareil de forage, la méthode utilisée et les dates de début et de fin du forage. La profondeur atteinte, la vitesse de forage et les incidents particuliers tels que les obstacles ou les problèmes techniques sont également documentés. On y trouve en outre des indications sur les moyens auxiliaires tels que les purges, les tubages ou les accessoires utilisés. Ces informations constituent une base complète permettant de comprendre ultérieurement avec précision les conditions générales du forage.
Dans la pratique, le protocole de forage remplit plusieurs fonctions. D'une part, il sert à l'assurance qualité et peut être utilisé comme preuve juridique si des questions se posent sur la bonne exécution. D'autre part, il fournit aux ingénieurs, aux géologues et aux donneurs d'ordre la base nécessaire pour prendre des décisions sur les procédures de construction, les mesures de sécurité ou la planification des coûts. Grâce à sa structure claire, il favorise en outre la communication entre toutes les parties concernées et contribue ainsi à l'efficacité d'un projet.
Le protocole de forage a également sa place dans les contextes scientifiques. Il offre une documentation compréhensible, indispensable pour comparer différentes études. De plus, il crée de la transparence, car il ne consigne pas seulement les résultats, mais aussi le processus de leur obtention. Il contribue ainsi à rendre les données géologiques durablement utilisables et vérifiables.
L'établissement de protocoles de forage est réglementé par des normes afin d'assurer l'uniformité et la comparabilité. La norme DIN 4021,, qui contient des directives claires sur la rédaction des procès-verbaux de forage, est particulièrement pertinente. En complément, la norme DIN 4022, s'applique pour uniformiser la description des matériaux du sol et de la roche. Au niveau international, on fait également appel à l'ISO 22475, qui standardise la reconnaissance géotechnique, le prélèvement d'échantillons et les mesures des eaux souterraines. Ces normes garantissent que les protocoles de forage sont techniquement solides et compréhensibles au niveau international.
Télécharger le modèle de protocole de forage
